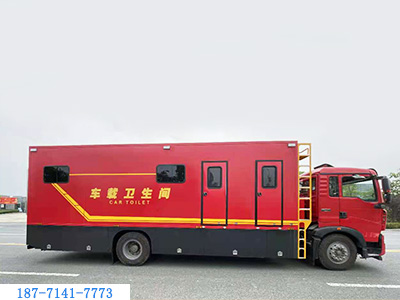

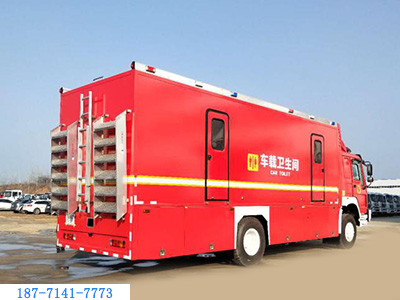

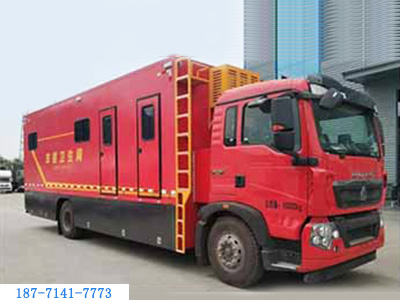

重汽豪沃廁所車(6-8坑位)
重汽豪沃廁所車(6-8坑位)配置參數
重汽豪沃采用重汽ZZ5187XXYN711GF1底盤進行改裝，整車廂體采用廂式大板粘接結構，廂體表面采用鋁合金板粘接，隔層采用現場發泡填充，確保廂體保溫，保溫層厚度均勻，填充飽滿，具有抗老化耐腐蝕能力，防火性能符合相關規定，整體做防水處理。車內設計獨立衛生間，充分保護個人隱私，每個隔間設計有獨立照明燈、衣帽鉤、換氣窗。儲物網兜等輔助設施：地板為鋁花紋板+專用防滑隔水墊。整車配備警示系統、電器系統、廁所系統及真空設備系統：攜帶空調暖風機，220V電源系統，工業連接器，30米電纜線和線盤和專用設備插座,采用真空系統蹲便器。自備電池組逆變電源充電機等。
| 技術參數及要求 | |
| 名稱 | 廁所車 |
| 外廓尺寸 | 10330×2550×3980mm |
| 總質量 | 18000KG |
| 整備質量 | 17805KG |
| 發動機額定功率 | 228KW |
| 最高車速 | 101km/h |
| 軸距:mm | 5600 |
| 排放標準 | GB17691-2018國Ⅵ |
| 乘員人數 | 2 |
| 底盤型號 | ZZ5187XXYN711GF1 |
| 底盤驅動形式 | 4*2 |
| 輪胎數 | 6 |
| 轉向形式 | 方向盤 |
| 前懸/后懸 | 1430/2720 |
| 防抱死系統 | 有 |
| 軸荷 | 6500/11500 |

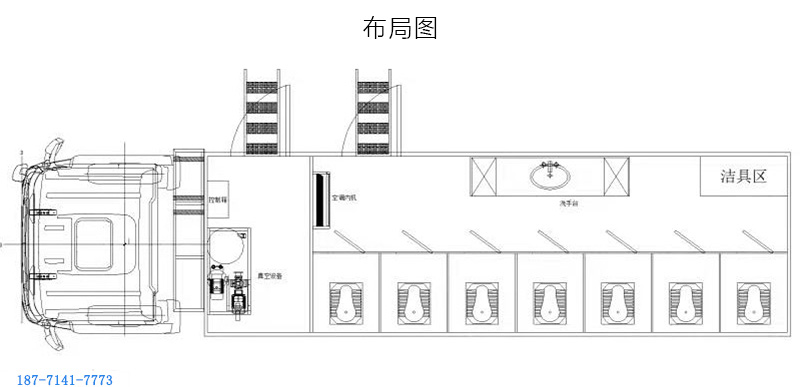

總體布置

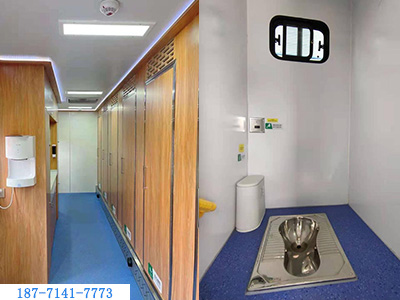

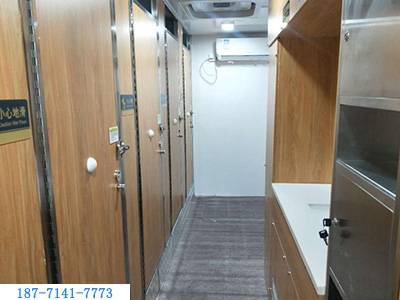

車內設計獨立衛生間，充分保護個人隱私，每個隔間設計有獨立照明燈、衣帽鉤、換氣窗。儲物網兜等輔助設施：地板為鋁花紋板+專用防滑隔水墊。
整車配備警示系統、電器系統、廁所系統及設備系統：攜帶空調暖風機，220V電源系統，工業連接器，30米電纜線和線盤和專用設備插座。自備電池組逆變電源充電機等。
整車水路均采用不銹鋼制作耐腐蝕經久耐用每個分區配備組合式洗手柜包含梳妝鏡垃圾桶等。
工藝要求
廂體采用廂式大板粘接結構，廂體表面采用鋁合金板粘接，隔層采用現場發泡填充，確保廂體保溫，保溫層厚度均勻，填充飽滿，具有抗老化耐腐蝕能力，防火性能符合相關規定，整體做防水處理。
| 重汽廁所車－標準配置明細 | ||||
| 一、整車參數 | ||||
| 1 | 外形尺寸 | 10330×2550×3980mm | ||
| 2 | 驅動類型 | 4*2 | ||
| 3 | 發動機功率 | 228kw | ||
| 4 | 發動機排量 | 6870(ml) | ||
| 5 | 總質量(Kg) | 18000 | ||
| 6 | 排放標準 | GB17691-2018國Ⅵ | ||
| 7 | 乘員人數 | 乘員人數2人 | ||
| 8 | 整備質量(Kg) | 17805 | ||
| 9 | 最高車速(Km/h) | 101 | ||
| 二、底盤 | ||||
| 序號 | 貨物名稱 | 規格型號 | 數量 | 單位 |
| 1 | 重汽底盤 | 重汽ZZ5187XXYN711GF1國六排放 | 1 | 輛 |
| 功率：228kw | ||||
| 2 | 副車架加裝 | 汽車大梁專用，防腐處理 | 1 | 套 |
| 三、廂體 | ||||
| 1 | 箱體 | 體采用廂式大板粘接結構，廂體表面采用鋁合金板粘接，隔層采用現場發泡填充，確保廂體保溫 | 1 | 套 |
| 2 | 側門 | 側門帶瞭望窗 | 2 | 個 |
| 3 | 地板 | 鋁合金花紋板 | 1 | 套 |
| 4 | 防滑墊 | 專用廁所防滑隔水墊 | 1 | 套 |
| 5 | 窗戶 | 車廂側面設置7個，均為房車專用滑窗，帶窗簾及紗窗 | 7 | 套 |
| 6 | 窗簾 | 每個窗戶配備一個窗簾 | 6 | 套 |
| 7 | 車頂后爬梯及車頂欄桿 | 不銹鋼材質 | 1 | 套 |
| 四、電器設備 | ||||
| 1 | 天窗換氣扇 | 24V，帶逃生裝置 | 2 | 個 |
| 2 | 應急照明燈 | 車廂內前后各一個 | 2 | 個 |
| 3 | 頂燈 | 吸頂燈 | 3 | 個 |
| 4 | 蓄電池 | 200A | 2 | 套 |
| 5 | 充電機逆變一體機 | 2KW | 1 | 臺 |
| 6 | 空調 | 1.5P壁掛式空調 | 1 | 臺 |
| 7 | 電器控制箱 | 控制整車電路 | 1 | 套 |
| 8 | 電源保護器 | 電源漏電超載過壓等保護裝置 | 1 | 個 |
| 9 | 電纜線盤 | 30米（帶電纜盤） | 1 | 套 |
| 10 | 專用水泵 | 220伏 | 1 | 個 |
| 11 | 真空蹲便器 | 采用真空蹲便器 | 7 | 套 |
| 五、水路專業設備 | ||||
| 1 | 組合式洗手柜 | 包含洗手池、梳妝鏡、垃圾桶等 | 2 | 套 |
| 2 | 凈水箱 | 304不銹鋼 | 2 | 個 |
| 六、控制系統 | ||||
| 1 | 水、電控制系統 | 按鈕內嵌式控制面板 | 1 | 套 |
| 七、附件 | ||||
| 1 | 上車爬梯（帶折疊欄桿） | 防滑，防碰傷；（后門及設備區各一個） | 3 | 套 |
| 八、輔助 | ||||
| 1 | 倒車導航監控系統 | 含攝像頭、控制器,7寸顯示屏； | 1 | 臺 |
| 2 | 干粉滅火器 | 1.5KG干粉滅火器 | 2 | 臺 |
| 3 | 煙霧報警器 | 設備區前后各一個 | 2 | 個 |
| 4 | 避雷針 | 車頂手動倒伏式避雷針 | 1 | 套 |
寒冷地區水管路需做保溫加熱處理（加熱燃油暖風機2臺）
