江鈴藍牌電源車結構設計依據《QC/T453-2002 廂式運輸車》、《機動車運行安全技術條件（GB7258-2017）》等相關標準，結合車底盤的的具體指標，以整車承重、前后橋載荷等基本參數不超過規定值為原則，按照標準化、流程化、模塊化進行整體完善的設計。

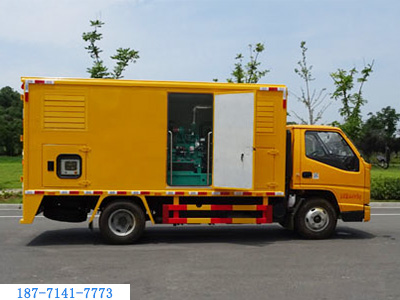

結合應急電源車實際情況，該車廂內裝有發電機組,電纜絞盤,液壓(機械)支腿動力電纜,照明系統等設施,主要用于處理突發事件的應急搶險供電;車廂頂部封閉不可開啟;防護材料:側后防護由車身結構代替。

整車底盤采用江鈴二類載貨底盤，底盤型號：JX1041TG26；發動機型號：JX4D30B6H。

江鈴底盤主要參數

結構	采用全封閉駕駛室，全鋼框架焊接，液壓缸傾翻、帶安全鎖止裝置。
駕駛室準乘人數	2
駕駛員位置	左置
底盤配置	全鋼結構液壓手動操作，翻轉駕駛室，為高強度安全駕駛室，懸掛優良，可適應惡劣地形環境。駕駛室內部自帶冷暖空調、收音機。車門開啟角度85℃（針對消防口才加此需求）；車門把手方便戴手套開啟關閉。
倒車輔助設備	除原車設備外，7寸液晶倒車顯示器和倒車?yán)走_(dá)。
儀表	車輛車速表、燃油表，轉速表等。

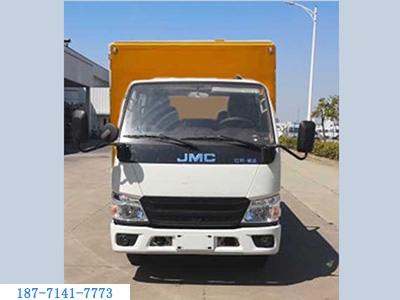

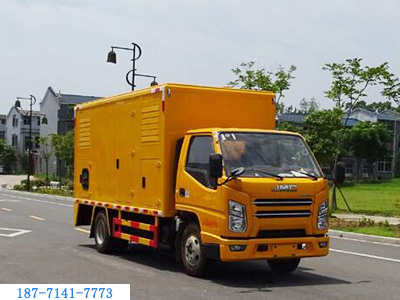

江鈴藍牌移動電源車總體描述

電源車可稱為移動電源車、應急電源車、發電車。多功能應急電源車是在定型的二類汽車底盤上加裝廂體及發電機組和電力管理系統的專用車輛，主要用于如果停電將會產生嚴重影響的電力、通信、會議、工程搶險和軍事等場所，作機動應急備用電源。電源車具有良好的越野性和對各種路面的適應性，適應于全天候的野外露天作業，而且能在極高、低溫和沙塵等惡劣的環境下工作。具有整體性能穩定可靠、操作簡便、噪音低、排放性好、維護性好等特點，能很好的滿足戶外作業和應急供電需要。

結合應急電源車實際情況;該車廂內裝有發電機組,電纜絞盤,液壓(機械)支腿動力電纜,照明系統等設施,主要用于處理突發事件的應急搶險供電;車廂頂部封閉不可開啟。

江鈴藍牌應急電源車工藝要求

一般柴油發電機組工作時的噪聲在110 dB 左右。移動應急電源車的進、排風窗結構采用專利技術設計。在滿足機組排風量、不影響機組功率輸出和溫升要求的前提下, 進、排風窗采用氣彈簧開啟, 窗戶里面用一組吸音擋板作降噪處理, 結構簡單, 既能最大限度保證機組的有效進排風量, 又能滿足降低噪聲的要求。電源車的排煙系統采用一個阻性消聲器和一個抗聲器的組合, 能使排煙噪聲降低35~ 40 dB ( A) 。車廂側板根據噪聲要求用厚度50~ 100 mm 的吸音棉充填, 在所有門窗內安裝有橡膠密封條, 收到好的隔音降噪效果。電源車經降噪處理后, 其滿載工作時距車廂1 m 的平均噪聲水平在75 dB( A) 左右。性能明顯優于國內其他同類產品

江鈴藍牌電源車箱體標配：
1)靜音降噪廂體
2)降噪網孔板
3)踏步梯
4)透視窗
5)進排風系統
6)線纜絞盤
7)應急燈
8)交直流熒光燈
9)滅火器
10)接地裝置
11)涂裝及標識  可根據需求進行噴涂
12)GPS、倒車影像、雷達

13)液壓支腿

產品商標	程力威牌
產品名稱	電源車
產品型號	CLW5040XDYJ6
總質量(Kg)	4495
整備質量(Kg)	4365
外形尺寸	5840,5995×1920×2770
駕駛室準乘人數(人)	2
接近角/離去角(°)	20/15
軸荷(Kg)	1895/2600
最高車速(Km/h)	100
備注 該車廂內裝有發電機組,電纜絞盤,液壓(機械)支腿動力電纜,照明系統,接地釬和消防設施等,主要用于處理突發事件的應急搶險供電;選裝升降式照明燈;車廂頂部封閉不可開啟;整車長/軸距/后懸對應關系為:5840/3360/1405,5995/3360/1560;側防護裝置材料材質為Q235A碳鋼,與大梁焊接連接,后防護由車身結構代替,下邊緣離地高:390mm;ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司;隨底盤選裝駕駛室,隨底盤選裝后部燈具。
【底盤技術參數】
底盤型號	JX1041TG26
商標名稱	江鈴牌
軸數	2
軸距 (mm)	3360
輪胎規格	7.00R16LT
輪胎數	6
燃料種類	柴油
排放依據標準	GB17691-2018國Ⅵ
發動機生產企業	功率(Kw)
江鈴汽車股份有限公司	85
