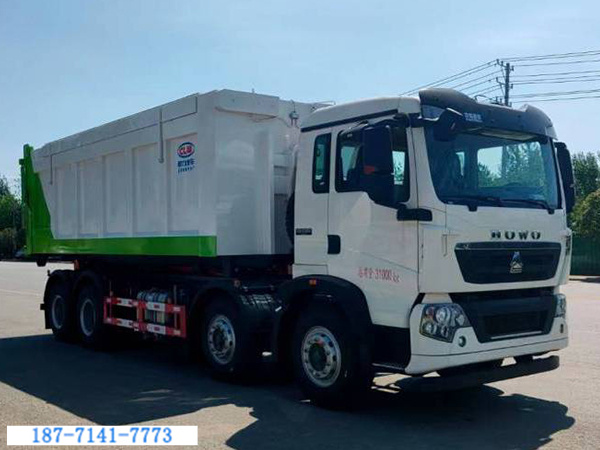

底盤配置：

TX-M駕駛室，德國曼350馬力發動機，9檔同步器變速箱,軸距1800+3200+1350mm，前后橋5.5/11T，11.00R20鋼絲胎。

拉臂系統主要技術參數：
1、鉤起能力26T
2、系統壓力30MPa
3、設備自重2800Kg
4、控制電壓24V
5、鉤臂伸縮量1000~1350mm
6、油泵排量84~108ml/r
7、液壓油箱容積130L
8、鉤箱時間45S
9、鉤心高度1570mm
10、鉤心到后滾輪距離6075mm
11、導軌寬度1060mm

關鍵液壓元件及主要部件清單：
1、拉臂鉤結構件Q460高強鋼 Q345低合金高強鋼
2、液壓泵 柱塞泵 英特帕普
3、多路換向閥 D24ZM100MD 江蘇揚州中梅
4、雙向液壓鎖 VBPDE 1/2 A 意大利進口
5、平衡閥 VBCD 3/4 DE/A 意大利進口
6、行程閥 VFC-120 臺灣佳王
7、回油濾油器 RFA-25X20*L 揚州雙越氣動有限公司
8、空氣濾清器 QUQ1 揚州雙越氣動有限公司
9、舉升油缸 170/80 煙臺未來
10、滑臂油缸 湖北恒力液壓
11、后支撐油缸80/45 湖北恒力液壓
