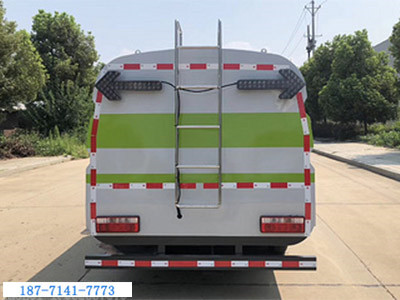

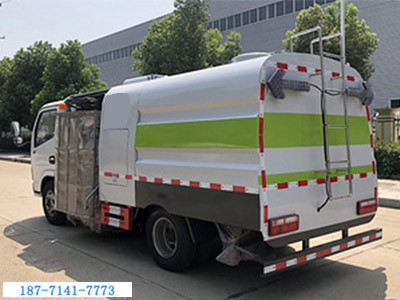

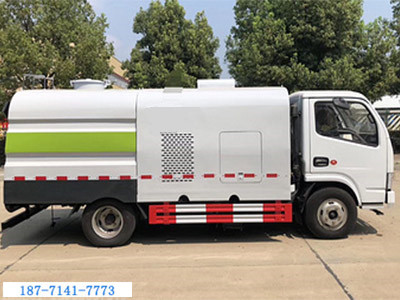

小多利卡3噸護欄清洗車
小多利卡3噸護欄清洗車配置參數
東風小多利卡3噸護欄清洗車整車參數
|
項 目 |
主要性能參數 |
|||
|
車 型 |
CLW5070GQXE5型護欄清洗車 |
|||
|
底盤型號、類別、生產企業 |
EQ1070SJ3BDF二類 東風汽車股份有限公司 |
|||
|
發 動 機 |
主機 |
底盤發動機型號及生產企業 |
CY4BK551東風汽車股份有限公司 |
|
|
功率 kw |
75（102馬力） |
|||
|
排量 ml |
3707 |
|||
|
副機 |
發動機型號及生產企業 |
JX493G3 江鈴汽車股份有限公司 |
||
|
功率 kw |
57（77馬力） |
|||
|
排量 ml |
2771 |
|||
|
燃油種類 |
0號輕柴油(與底盤共用柴油箱) |
|||
|
尺寸 參數 質量
|
外形尺寸（長X寬X高）mm |
≥5980×2200×2600 |
||
|
輪距 |
前輪mm |
1503 |
||
|
后輪mm |
1494 |
|||
|
軸距mm |
3308 |
|||
|
額定乘員 |
2人 |
|||
|
前懸/后懸mm |
1040/1642 |
|||
|
接近角 |
20° |
|||
|
離去角 |
15° |
|||
|
最小離地間隙mm |
220 |
|||
|
整備質量 kg |
4500 |
|||
|
最大總質量kg |
≤7360 |
|||
|
304不銹鋼水箱容積m3 |
(3-4 )m3 |
|||
|
清洗作業速度km/h |
3-15 |
|||
|
電 氣 系 統 |
組 成 |
由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。 |
||
|
底盤車系統電壓 |
24 V |
|||
|
工作裝置系統電壓 |
12 V |
|||
|
清 洗 裝置 |
型式 |

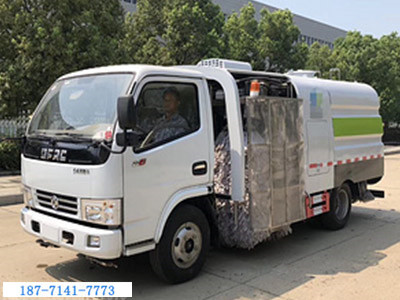

在正副駕駛室后車架一側對稱布置4個清洗刷，由液壓馬達驅動，刷子升出后內外可液壓自動調節。 |
||
|
清洗刷直徑 |
cm |
φ55 |
||
|
清洗刷馬達最轉速 |
r/min |
150-200 |
||
|
單個清洗刷數量 |
55 |
|||
|
刷輥高度mm |
1200 |
|||
|
清洗高度mm |
0.1-1500 |
|||
|
清洗原理 |
采用兩沖、兩刷的清洗工藝，兩面同時清洗，使清洗更加徹底。清洗過程：首先刷輥前面的兩排噴水管噴出水將護欄充分預濕，車體前移的過程中，中間的兩排刷輥對護欄依次進行刷洗，最后由刷輥后面的兩排噴水管噴出水將殘留的灰塵沖去。 |
|||
主要零部件均采用國內外一線品牌
|
品名 |
型號 |
生產廠家 |
|
副發動機 |
JX493 |
江西江鈴 |
|
液壓油泵 |
F532 |
合肥長源 |
|
液壓擺線馬達 |
BM5-125 |
山東瑞諾 |
|
電磁閥 |
SYT595-W215 |
臺灣北部精機 |
|
電控系統 |
XT3310 |
西門子 |
|
水箱 |
304不銹鋼 |
4立方 |
東風小多利卡護欄清洗車工作原理：
1.當護欄清洗車駛?cè)朐O(shè)置有護欄的道路后，車輛主發動機帶動車輛以一定速度行駛。啟動副發動機，副發動機帶動液壓油泵，通過控制水平伸縮油缸將滾刷機構打開；通過控制升降油缸來調節滾刷機構的高度；通過控制滾刷擺動油缸來使外滾刷進行90°的擺動，將車輛貼近護欄使?jié)L刷能夠夾住護欄；通過調節滾刷間距調節油缸來控制外滾刷與護欄間的距離。當調整好位置后，控制水泵、使噴嘴開始噴水；同時，滾刷馬達帶動滾刷開始轉動，護欄清洗車開始清洗護欄作業。當作業到護欄盡頭，車輛可以直接駛離護欄；當車輛在護欄中部需要駛離、或者進行轉場時，通過控制外滾刷擺動油缸來使外滾刷進行90°的擺動，然后再將車輛駛離護欄。
2.液壓系統安裝水冷液壓油冷卻器、液壓油油位裝置；
3.車輛輪胎（含備胎）采用全鋼絲輪胎；
4.駕駛室內置冷暖空調；
5.底盤部分有二級減速功能,有效降低車速潔凈率達到90％以上。
