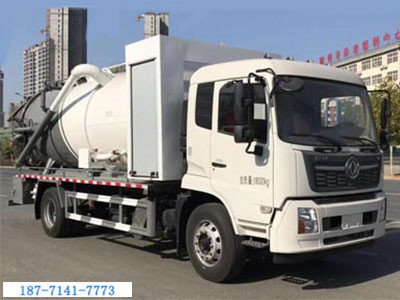

天錦清洗吸污車(帶副發)
天錦清洗吸污車(帶副發)配置參數
天錦一體罐帶副發清洗吸污車配置

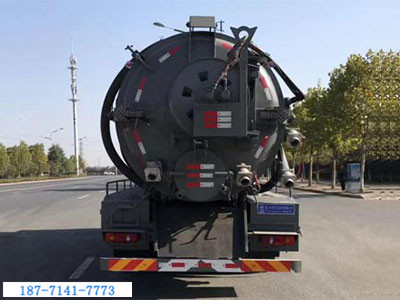

罐體容積為15方(水污自由分配」・配天津雙耀250流量,19MPa高壓泵,直徑25mm高壓管60米,加裝可180度旋轉的大卷盤(液壓操控),卷盤徹在后封頭上面,后封頭里面用方鋼十字加固。吸污部分用濰柴375馬力副發動機帯SK30水循環泵,防溢,視污管,罐體帶舉升,中置頂,一根10米吸污管帶陰陽端快接頭,水罐和污罐可互通,用100mm球閥控制開關,罐體頂部加護欄(活動可拆卸)和爬梯,后封頭可全開、尾部加裝一個60mm快開,快開左邊ー個150mm排污閥帶出口盤,右邊1個100mm吸污球閥帶出口盤,罐內做兩道防浪板,罐體外3道箍筋,清水箱作業兩邊各做一個65mm消防接頭和兩個洗手球閥,罐子頂部做2個直徑500mm的灌口帶爬梯,水罐底部加裝一個50mm排水球閥保證水罐水能排干凈,箭頭燈,兩個大工具箱等。
| 【整車技術參數】 | |
| 產品型號 | CLW5180GQW6YT |
| 產品名稱 | 清洗吸污車 |
| 總質量(Kg) | 18000 |
| 額定載質量(Kg) | 5805/5870 |
| 整備質量(Kg) | 12000 |
| 罐體容積(m3) | 15 |
| 外形尺寸 | 9170,8360,×2550×3650 |
| 接近角/離去角(°) | 17/10,17/14,17/16 |
| 軸荷(Kg) | 6500/11500 |
| 最高車速(Km/h) | 89 |
|
該車裝有取力器,高壓水泵,高壓水管,真空吸污泵,用于清洗和吸污;罐體前部箱體內用于選裝副發動機或高壓水泵,罐體外形尺寸為(直段長×直徑)(mm):4700×1950, 罐體分兩部分,前段為水罐,水罐罐體有效容積:6.09立方米,后段為污水罐;污水罐罐體有效容積:6.77立方米,水罐和吸污罐為兩個獨立罐體,兩罐不能同時滿載; 長度=前懸+軸距+后懸: 9170(9140)=1430(1400)+4700+3040, 8360(8330)=1430(1400)+4500+2430, |
|
| 【底盤技術參數】 | |
| 底盤型號 | DFH1180EX8 |
| 商標名稱 | 東風牌 |
| 軸數 | 2 |
| 軸距 (mm) | 4500/4700 |
| 輪胎規格 | 275/80R22.5 18PR |
| 輪胎數 | 6 |
| 燃料種類 | 柴油 |
| 排放依據標準 | 國Ⅵ |
| 發動機生產企業 | 馬力 |
| 東風康明斯發動機 | 210 |
