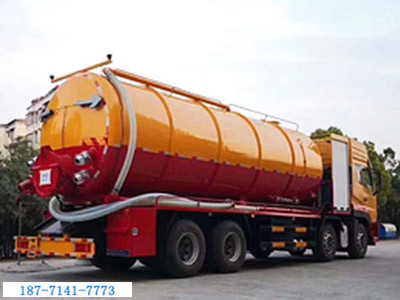

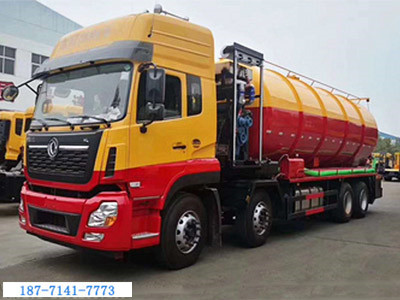

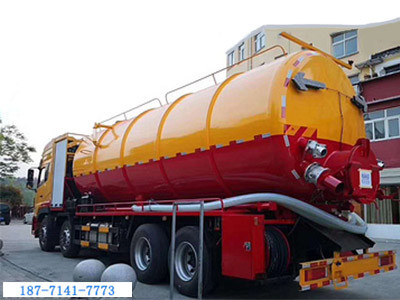

前四后八清洗吸污車(帶副發)
前四后八清洗吸污車(帶副發)配置參數
東風天龍前四后八清洗吸污車，容積:(32-35)立方，罐體厚度8mm，高壓泵流量≥330L，吸污機組≥420馬力。
后雙橋清洗吸污車配置：罐體容積為21方(水污自由分配),配徳國品孚330流量,19MPa高壓泵,直徑25高壓管60米.加裝可180度旋轉的大卷盤(液壓控制).泵出水到卷盤用直徑32mm管路. 卷盤在后封頭上面,后封頭里面用方鋼+字加固.吸污部分采用濰柴420馬力副發動機.山東淄博SK-42水循環泵,一根10米吸污管帶陰陽端快接頭,水罐和污罐可互通,用100mm球閥控制開關,罐體頂部加護欄平臺(加寬)和爬梯,后封頭焊死(可選全開),尾部加裝一個600m快開,快開左邊一個150mm排污球閥帶出口盤,右邊2個100mm吸污球閥帶出口盤。污水罐右下角做一個150mm球閥的偷排口.罐體內鋪1.75mm厚1.2米寬201鋼板,罐內做兩道防浪板,罐體外包箍筋,清水箱作業兩邊各放一個65mm消防接頭和兩個洗手球閥:罐子頂部做兩個500mm的罐口.管內帶爬梯 。水罐底盤加裝一個50mm排水球閥.箭頭燈.兩個大工具箱(分兩層).副發動機進氣管用碟閥控制.進料管直徑120,直徑220的彎頭(加厚)接長,進料管拉直,油箱加大,800直柄噴頭一個,8公斤水雷一個,卷盤旋轉帶調速閥,后保險杠加固,尾部配放管裝置,耐震壓力表,后泄壓排氣65mm球閥,尾燈保護裝置等。
| 產品型號 | SZD5310GQWD5 |
| 總質量(Kg) | 31000 |
| 額定載質量(Kg) | 14000/14065 |
| 整備質量(Kg) | 16805 |
| 罐體容積(m3) | 32-35 |
| 外形尺寸 | 11990×2550×3980 |
| 接近角/離去角(°) |
22/10 |
| 軸荷(Kg) | 6500/6500/18000(二軸組) |
| 最高車速(Km/h) | 90 |
| 該車是主要用于吸除污濁物和清洗作業的罐式專用作業車;主要專用裝置為真空泵和罐體.罐體尺寸為直段長×直徑:7100×2400,6400×2400,其中罐體前端為清水罐(外形尺寸長2600,2400mm);后端為污水罐(外形尺寸長4500,4000mm),兩罐獨立,且不能同時滿載,清洗功能時用清水罐,吸污功能時用污水罐。 | |
| 【底盤技術參數】 | |
| 底盤型號 | DFH1310A1 |
| 商標名稱 | 東風牌 |
| 軸數 | 4 |
| 軸距 (mm) | 1850+4600+1350 |
| 輪胎規格 | 11.00R20 |
| 輪胎數 | 12 |
| 燃料種類 | 柴油 |
| 排放依據標準 | 國Ⅴ |
| 發動機生產企業 | 馬力 |
| 東風商用車有限公司 | 350 |
| 東風商用車有限公司 | 350 |
| 東風商用車有限公司 | 420 |
