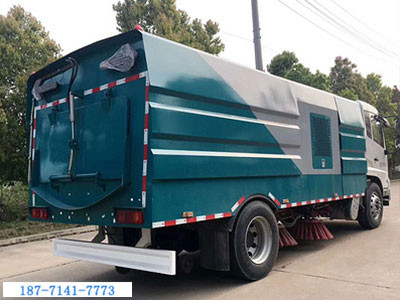

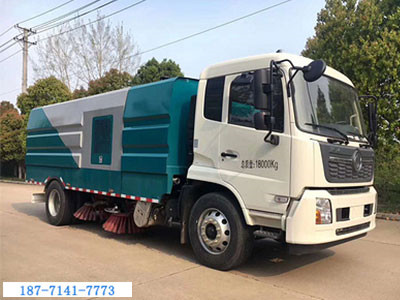

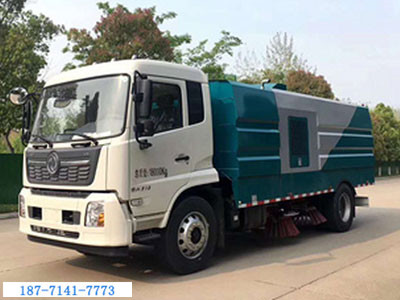

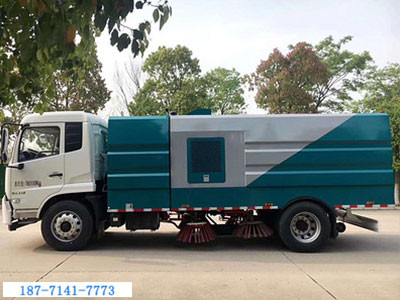

東風天錦掃路車(10噸)
東風天錦掃路車(10噸)配置參數
| 吸掃作業 | 清掃效率 | ≥95% | |
| 最大吸入粒度 | 120 mm | ||
| 吸掃寬度 | 3.2-3.5 m | ||
| 最大清掃能力 | 70000 m2/h | ||
| 碟形盤刷外伸尺寸 | ≥400 mm | ||
| 吸掃行駛速度 | 3-20 km/h | ||
| 水箱 | 水箱額定容量 | 4.0 m3 | |
| 垃圾箱 | 垃圾箱額定容量 | 8.0 m3 | |
| 卸料門開啟角度 | ≥85° | ||
| 垃圾箱傾倒角度 | ≥48° | ||
| 液壓系統 | 型式 | 開式、電氣控制 | |
| 主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | ||
| 系統壓力 | 16MPa | ||
| 液壓油箱容量 | 60 L | ||
| 油溫 | 60 ˚C | ||
| 電氣系統 | 型式 | DC24 V | |
| 電壓 | 24 V | ||
| 蓄電池 | 24 V（2只12 V串聯） | ||
| 灑水系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | |
| 掃盤裝置 | 型式 | 中置四個掃盤，液壓馬達驅動，右前可獨立控制，具有避讓回復功能。 | |
| 掃盤直徑 | 850 mm；950 mm | ||
| 掃盤角度 | 前傾：4-6度 外傾：4-7度 | ||
| 吸盤 | 型式 | 單吸口，液壓控制，彈簧懸浮。 | |
| 吸口直徑 | 200 mm | ||
| 產品名稱 | CLW5180TSLD6 |
| 總質量 | 18000 |
| 額定質量 | 8190/8125 |
| 整備質量 | 9680 |
| 罐體容積(m3) | 4水+8塵 |
| 外形尺寸 | 7930/7730X2500X3120 |
| 接近角/離去角(°) | 17/25 |
| 軸荷 | 6500/11500 |
| 最高車速(km/h) | 89 |
|
此整車長/前懸/軸距/后懸對應關系為: 7930/1430/4700/1800,7930/1400/4700/1830, 7730/1430/4500/1800, |
|
| 【底盤技術參數】 | |
| 底盤型號 | DFH1180EX8 |
| 商標名稱 | 東風牌 |
| 軸數 | 2 |
| 軸距 | 45004700 |
| 輪胎規格 | 275/80R22.5 18PR |
| 輪胎數 | 6 |
| 燃料種類 | 柴油 |
| 排放依據標準 | 國Ⅵ |
| 發動機生產企業 | 發動機馬力 |
| 康明斯發動機有限公司 | 210 |
2、掃路車功能特點
1、采用吸掃結合的方式收集垃圾，濕式除塵、電液控制，液壓傾翻卸料的作業方式對路面進行清掃作業。
2、采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。
3、采用“中置四盤刷+后置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護，轉場時整車通過性好。
4、副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
5、掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。
6、根據不同清掃工況，在不增加副機油門的情況下，實現掃盤高中低三檔調速，即能保證在各種污染狀況下都有良好的清掃效果，同時節省油耗以及刷毛的損耗。
7、采用可隨路面自動找平的全浮動式吸嘴，吸塵效果好，使用壽命長。
8、進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。
9、優質液壓馬達，能保證掃盤的工作穩定性，使用壽命長。
10、進口原料制成的外翻式吸塵管，有效防止吸塵管被劃破、凍裂，增加使用壽命。
11、精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。
12、掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
13、不銹鋼水箱、垃圾箱，可抗一般性腐蝕，增加箱體的使用壽命。
14、超寬后門且大于90度的開啟角度，易于傾倒垃圾，清理垃圾箱。
15、垃圾箱傾翻角度大于48度，易于傾倒垃圾。
16、可加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、輔助吸管裝置、推雪鏟等。
