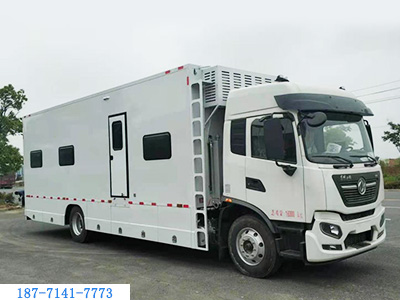

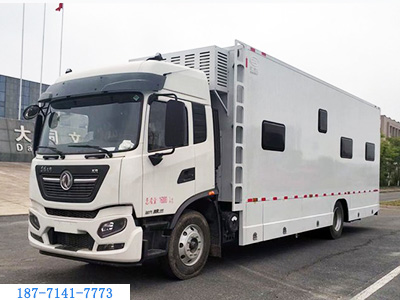

東風天錦宿營車(6-24人)
東風天錦宿營車(6-24人)配置參數
東風天錦宿營車由東風二類汽車底盤、宿營方艙、宿營設施，空氣調節系統、淋浴系統、水路系統、電氣系統等組成。能夠滿足6-24人的住宿。具有舒適的就寢環境及齊全 的衛生設施。車輛的功能介紹 車輛改裝設計：整車改裝設計符合國家對汽車設計改裝的相關要求；在保證運載工具 行駛安全的前提下，充分利用汽車底盤的有效載荷及底盤尺寸；能滿足車載設備安裝、運行和人員工作、生活需要。整車機動靈活、可靠性高、環境適應性好，性價比高。能夠滿足6-24人的住宿，淋浴、洗漱、閱讀，空間利用率高。
整車性能符合《機動車運行安全技術條件（GB7258-2017）》、《汽車及掛車外部照明和信號裝置的數量、位置和光色（GB4785-84）》、《廂式車通用規范（GJB79A-94）》、《汽車外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低壓配電設計規范》；整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定；

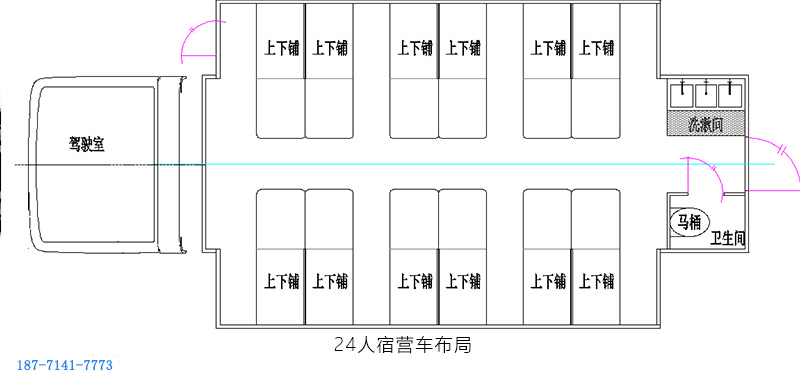

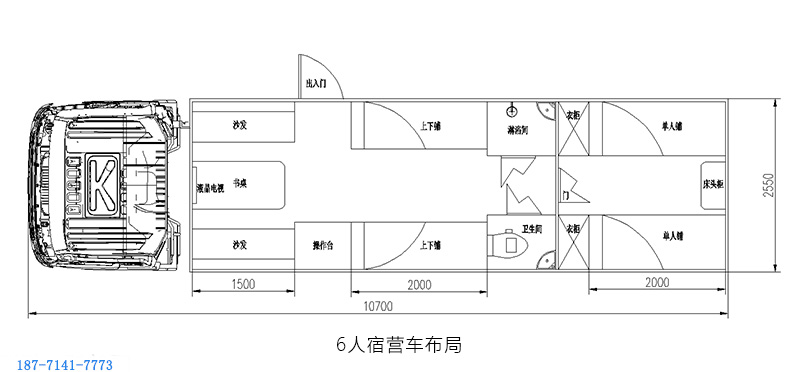

東風天錦方艙宿營動車總體布置
箱體鋼骨架、內、外蒙皮。內外板形腔內填充噴涂阻燃微孔型聚氨脂吸音、減振、隔離層材料，外蒙皮為1.5mm后鋁板，中間45mm厚阻燃微孔型聚氨脂，內為2mm厚玻璃鋼。車體骨架是保證車體強度和剛度而構成的空間框架結構，并起到承載車體負荷的作用，同時還連接車體蒙皮及附件，因此車體骨架除要有一定的強度外，還要有一定的剛度及抗扭曲、抗變形、抗疲勞的能力。

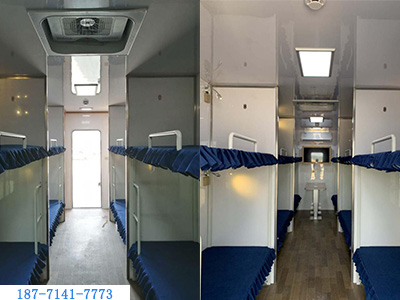

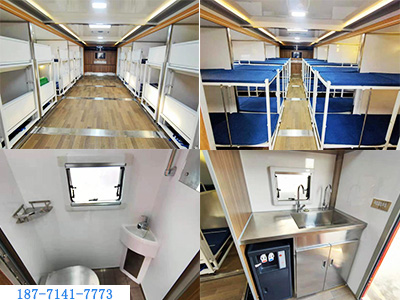

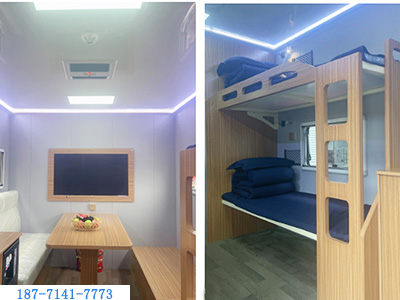

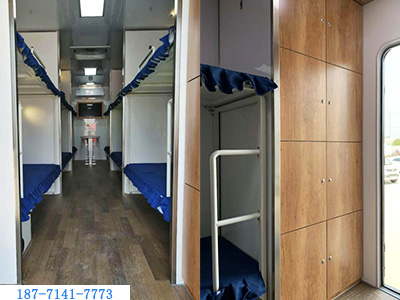

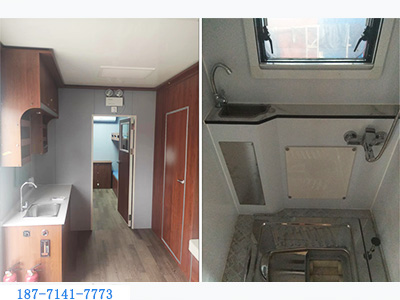

箱體內部設計6-24人床鋪，并配備獨立插座閱讀燈及usb插口。衛生間淋浴間，洗漱平臺等。
車廂左側配備兩套獨立艙門，艙門下方均設置一套抽拉梯。
東風天錦方艙宿營動車工藝要求
箱體復合板使用外鋁蒙皮內玻璃鋼蒙皮，中間為金屬骨架結構，既保證了箱體的強度，又減輕了箱體重量。復合板中間填充保溫隔熱材料，既提高箱體整體強度也提高了保溫隔熱效果、防水、防潮。
| （6-24）人東風宿營車－標準配置明細 | ||||
| 一、整車參數 | ||||
| 1 | 外形尺寸 | 10700×2550×3980 | ||
| 2 | 驅動類型 | 4×2 | ||
| 3 | 發動機功率 | 147kw/136（可選裝不同功率發動機） | ||
| 4 | 發動機排量 | 5L（4L） | ||
| 5 | 總質量(Kg) | 16000 | ||
| 6 | 排放標準 | 國Ⅵ排放標準 | ||
| 7 | 乘員人數 | 乘員人數3人 | ||
| 8 | 整備質量(Kg) | 15870,15805 | ||
| 9 | 最高車速(Km/h) | 90 | ||
| 二、底盤 | ||||
| 序號 | 貨物名稱 | 規格型號 | 數量 | 單位 |
| 1 | 東風天錦底盤 | 東風天錦4*2底盤，柴油國六排放，康明斯發動機147KW，軸距5800 | 1 | 輛 |
| 2 | 副車架加裝 | 汽車大梁專用，防腐處理 | 1 | 套 |
| 三、廂體 | ||||
| 1 | 箱體 | 外部采用1.5mm鋁平板、內部2mm玻璃鋼板，內部鋼骨架+聚氨酯填充。厚度為45mm; | 1 | 套 |
| 2 | 后艙門 | 后門帶瞭望窗的房車門 | 1 | 個 |
| 3 | 地板 | 地板革 | 1 | 套 |
| 4 | 宿營床鋪 | 上下鋪形式1900*650，上下鋪為翻轉可折疊機構 | 3（12） | 套 |
| 5 | 窗戶 | 左右?guī)麄?cè)板各設置3個，均為房車專用外推窗，帶窗簾及紗窗 | 6 | 套 |
| 6 | 車前面上吊柜（內為空調排風口） | 免漆板材質 | 1 | 套 |
| 7 | 車前下儲物柜 | 免漆板材質 | 1 | 套 |
| 四、電器設備 | ||||
| 1 | 發電機 | 額定功率7KW/汽油 | 1 | 臺 |
| 2 | 電視機 | 42寸液晶LED | 1 | 個 |
| 3 | 天窗換氣扇 | 24V，帶逃生裝置 | 2 | 個 |
| 4 | 應急照明燈 | 車廂內前后各一個 | 2 | 個 |
| 5 | 頂燈 | LED平板燈 | 3 | 個 |
| 6 | 蓄電池 | 200A | 2 | 套 |
| 7 | 充電逆變一體機 | 2KW | 1 | 臺 |
| 8 | 柔性閱讀燈 | 夜間照明及個人閱讀 | 6（24） | 個 |
| 9 | 單人床鋪插座 | 個人手機充電 | 6（24） | 個 |
| 10 | 燃油暖風機 | 加熱功率5KW（高寒地區需加裝1個7KW） | 1 | 個 |
| 11 | 空調 | 1.5P壁掛式空調 | 2 | 臺 |
| 12 | 電器控制箱 | 控制整車電路 | 1 | 套 |
| 13 | 電源保護器 | 電源漏電超載過壓等保護裝置 | 1 | 個 |
| 14 | 電纜線盤 | 30米（帶電纜盤） | 1 | 套 |
| 15 | 專用水泵 | 220伏 | 1 | 個 |
| 五、衛浴設備 | ||||
| 1 | 衛生間 | 便攜式坐便器 | 1 | 套 |
| 2 | 洗嗽池 | 配備2個水龍頭 | 1 | 套 |
| 3 | 凈水箱 | 300L | 1 | 個 |
| 4 | 污水箱 | 150L | 1 | 個 |
| 六、控制系統 | ||||
| 1 | 水、電控制系統 | 控制面板 | 1 | 套 |
| 七、附件 | ||||
| 1 | 一側上車爬梯（帶折疊欄桿） | 防滑，防碰傷； | 1 | 套 |
| 八、輔助 | ||||
| 1 | 倒車導航監控系統 | 含攝像頭、控制器,7寸顯示屏； | 1 | 臺 |
| 2 | 干粉滅火器 | 1.5KG干粉滅火器 | 2 | 臺 |
| 3 | 煙霧報警器 | 前后各一個 | 2 | 個 |
