東風天龍洗掃車(25噸)
東風天龍洗掃車(25噸)配置參數
東風天龍多功能洗掃車底盤：
1）D310排半標準頂駕駛室，4350+1350軸距，東風雷諾DDI350馬力 DDi75E350-60國六發動機，陜齒9檔9JS135TA，11.00R20 18PR鋼絲胎，5.5噸/10噸前后橋。
2）D320排半標準頂駕駛室，4350+1350軸距，康明斯290馬力 D6.7NS6B290國六發動機，陜齒9檔9JS119TA，11.00R20 18PR鋼絲胎，5.5噸/10噸前后橋。
東風天龍多功能洗掃車配置：

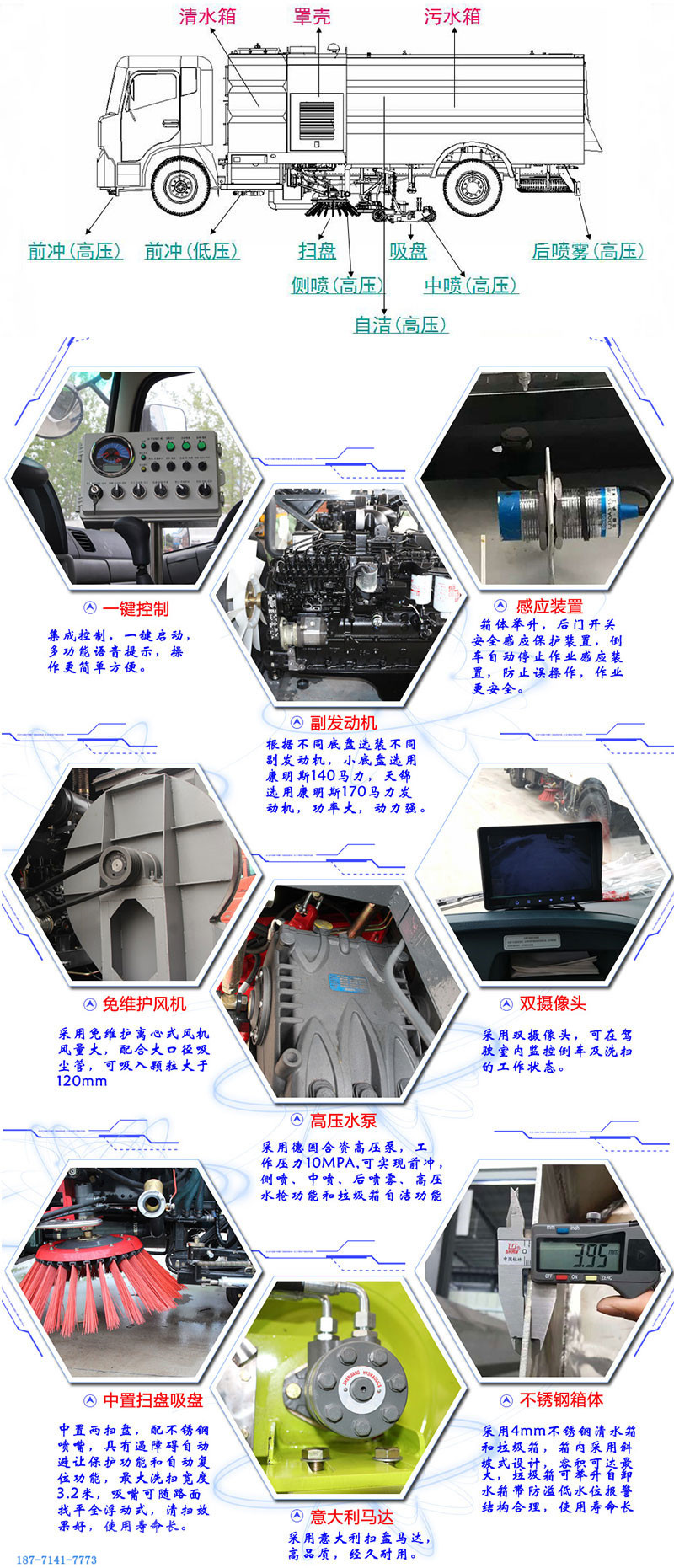

1、帶2個中置掃盤；中置超寬吸嘴；雙層吸塵筒；康明斯170馬力副發動機；臺灣液壓閥；大力馬達；德國高壓水泵（前沖/側噴/中噴/后噴霧）/側沖洗水槍/垃圾箱自潔裝置）；萬向高壓路沿清洗；威龍低壓泵（前沖），氣動球閥控制；4mm不銹鋼垃圾箱；不銹鋼水箱；德國控制器；尾部箭頭燈；機油、垃圾箱、水箱均帶防溢或低位報警裝置；倒車及洗掃狀態室內監視器；多種語音提示；倒車自動保護、防傾倒垃圾翻車保護、檢修安全保護；20m高壓沖洗卷盤；刷臂轉動機構使用德國進口高新耐磨工程隔套，免打黃油；精密冷彎無縫液壓油管；CAN總線運動控制器一鍵電腦控制。
2、洗掃寬度3.5m；吸入粒度φ110mm。
多功能洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖刷、噴霧除塵等多功能。有“全洗掃”、“左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”等多種作業方式可選擇。選擇“全洗掃”方式清洗廣場和路面，清洗效率高作用好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”方式清洗路面和路緣、洗刷路緣石立面。需求進行路面清掃或路面保潔作業時，可選擇掃路方式。需求噴霧除塵時，可敞開噴霧設備，進行噴霧除塵作業�？梢韵駷⑺囅嗤瑢�(duì)路面進行低壓沖刷作業。
多功能洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔絕墻面、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
| 【整車技術參數】 | |
| 總質量(Kg) | 25000 |
| 額定載質量(Kg) | 7145,8255,7210,8320 |
| 整備質量(Kg) | 1766016550 |
| 駕駛室準乘人數(人) | 3,2 |
| 接近角/離去角(°) | 20/15 |
| 罐體容積(m3) | 12水+10塵 |
| 外形尺寸 | 10600×2500,2550×3350 |
| 軸荷(Kg) | 7000/18000(二軸組) |
| 最高車速(Km/h) | 89 |
|
車長/軸距/前懸/后懸對應: 10060/4350+1350/1480/2880, 10060/4350+1350/1500/2860。 該車主要用于清洗道路,主要專用裝置為掃刷、吸盤、水箱、垃圾箱。選裝后門結構。 |
|
| 【底盤技術參數】 | |
| 底盤型號 | DFH1250D4 |
| 商標名稱 | 東風牌 |
| 軸數 | 3 |
| 軸距 (mm) | 4350+1350 |
| 輪胎規格 | 11.00R20 18PR |
| 輪胎數 | 10 |
| 燃料種類 | 柴油 |
| 排放依據標準 | 國Ⅵ |
| 發動機型號 | 馬力 |
| D6.7NS6B290 | 290 |
| DDi75E350-60 | 350 |
| DDi75E300-60 | 300 |
洗掃車工作原理：
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路控制閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
