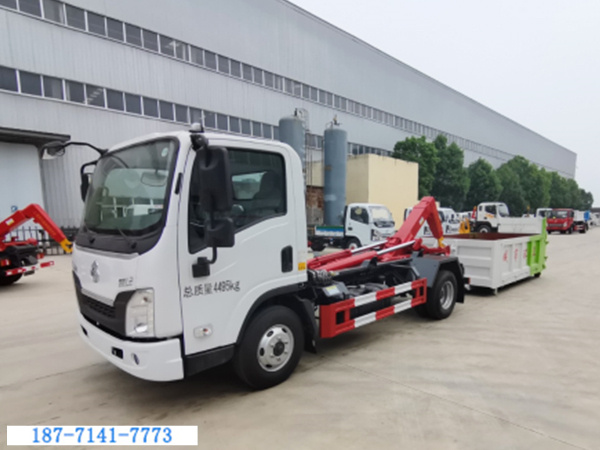

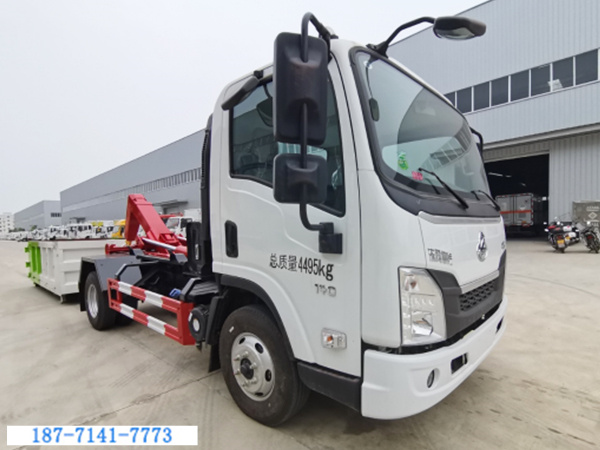

柳汽藍牌車廂可卸式垃圾車
底盤型號：LZ1041L2ACT
整車尺寸：5530*2040*2260（可控2100MM）
藍牌中體車最寬軸距：3360
發動機：(黃金動力）玉柴YCY24140-60（可選裝165馬力發動機、黃牌）
變速箱：萬里揚6擋全鋁變速箱
整備質量：3650KG整車不超重
駕駛室寬度：2040寬體全包內飾駕駛室、豪華舒適性三人座
前后橋噸位：2.5T/5T加強型后橋
鋼板彈簧：3/6+7
輪胎：7.00R16鋼絲胎（可選裝7.50R16或825R16鋼絲胎）
制動：四路多功能斷氣剎、斷氣剎更安全
原廠空調，柳州松芝汽車空調大功率制冷快
方向盤：PU多功能方向盤
后視鏡：手動調節電加熱后視鏡
油箱：120L電瓶：免維護電池
其他配置：固定式駕駛室懸置、扭桿式翻轉、電動玻璃升降器、遙控鑰匙+中控鎖（四鎖合一）、液晶儀表、MP3+收音機、空調、夾層玻璃、普通空濾、斷氣剎、免維護電池、12V電器系統、ABS、自動調整臂、T-BOX、手動調節電加熱后視鏡、鋁合金儲氣筒、定速巡航、PU多功能方向盤、普通鋼圈。
基本機構:
1.拉臂機構：由底架、翻轉架、拉臂鉤和鎖緊機構組成，可完成對密封式垃圾車廂的鉤裝、鉤卸和卸料作業。
2.液壓系統該系統由液壓齒輪泵、多路閥、油缸等組成。通過該系統為拉臂機構提供液壓動力。
3.控制系統通過多路閥手柄，控制相應的液壓執行元件工作，實現垃圾車作業時所需動作要求。
4.垃圾廂為該車配備的垃圾箱為密閉式結構，車廂配有后門，打開后門，舉升廂可用來卸垃圾。車廂后門配有優質密封條，能有效防止臟水外泄，消除二次污染，可選裝液壓鎖緊后門。
工作原理：
1.垃圾箱的鉤裝，鉤卸：油缸活塞桿伸出，拉臂鉤向后轉動可將垃圾箱卸下，油缸活塞桿縮回，拉臂鉤向前轉動可實現垃圾箱鉤裝作業。
2.垃圾箱的運轉：完成垃圾箱鉤裝作業后，扳動鎖緊軟軸手柄至鎖緊位置，完成對垃圾箱的鎖緊，再進行運轉作業。

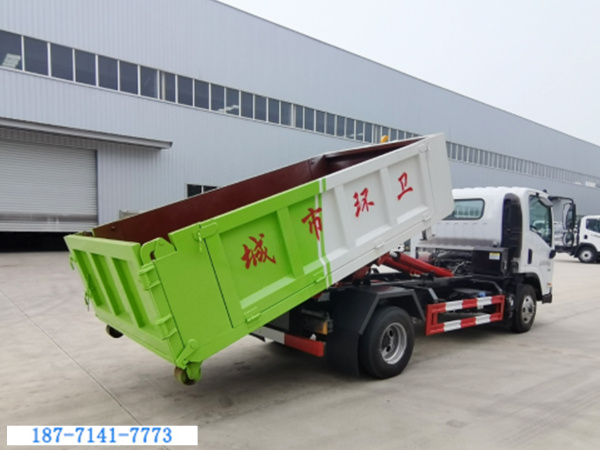

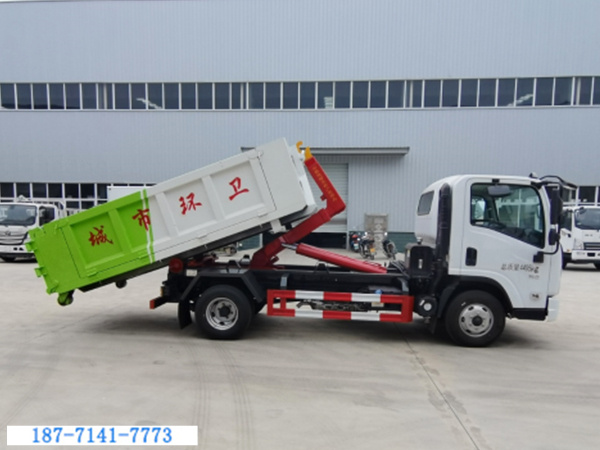

3.舉升車廂卸料：將車開至卸料位置，打開車廂后門，確保拉臂鎖緊軟軸手柄在鎖緊位置，操縱液壓系統驅動油缸動作，此時垃圾箱、拉臂鉤和翻轉架一起轉動，將車廂舉至最大傾斜角度，卸下垃圾。操作電磁閥手柄，舉升油缸回位，帶動車廂回到原位，實現垃圾自卸功能。上裝配置：主體結構高強Q460方筒制作伸縮臂，手電兩用閥帶無線遙控，雙液壓140油缸舉升設計，主臂油缸、活動套臂、套臂油缸、附車架、翻轉架、液壓后支撐腿、鎖緊架、鎖緊油缸及多路換向閥等組成，拉臂帶伸縮功能，一體化的聯動鎖緊加上安全限位裝制，高強度精密鑄造件，副梁左右?guī)屑�，防止箱體滑動，下地下室轉運建筑垃圾（生活垃圾）.沙石料轉運。
