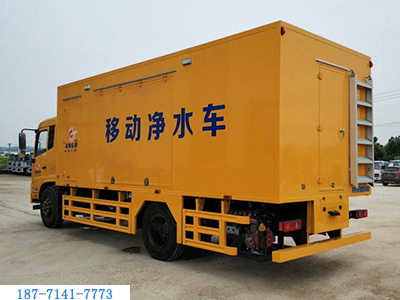

東風天錦移動凈水車
東風天錦移動凈水車配置參數
東風天錦凈水車由東風4*2二類底盤，凈水車專用大廂，鍋爐倉，凈水倉，水箱，開水加熱系統，照明系統，供水加壓系統，排水系統組成。凈水能力達到1.5T純水/小時,采用反滲透技術,純凈水制做工藝.凈化飲水保障車是為消防隊伍野外執行任務、撲救重特大火災和搶險救援任務提供飲用水保障的需要而開發研制的一種機動、能把野外較差水源凈化為可直接飲用的凈水的裝備。
| 技術參數及要求 | |
| 名稱 | 凈水車 |
| 外廓尺寸 | 8960*2550*3650 |
| 總質量 | 18000kg |
| 整備質量 | 17805KG |
| 發動機額定功率 | 154kW |
| 最高車速 | 98km/h |
| 軸距:mm | 4700 |
| 排放標準 | 國VI |
| 乘員人數 | 3 |
| 底盤型號 | DFH1180EX8 |
| 底盤驅動形式 | 4*2 |
| 輪胎數 | 6 |
| 轉向形式 | 方向盤 |
| 前懸/后懸 | 1400/2860 |
| 防抱死系統 | 有 |
| 軸荷 | 6500/11500 |
底盤主要參數
| 結構 | 采用全封閉駕駛室，全鋼框架焊接，液壓缸傾翻、帶安全鎖止裝置。 |
| 駕駛室準乘人數 | 3 |
| 駕駛員位置 | 左置 |
| 底盤配置 | 全鋼結構液壓手動操作，翻轉駕駛室，為高強度安全駕駛室，懸掛優良，可適應惡劣地形環境。駕駛室內部自帶冷暖空調、收音機。 |
| 設備 | 除原車設備外，加裝有100W警報器、警燈控制開關及指示燈、頻閃燈開關、7寸液晶倒車顯示器和倒車?yán)走_(dá)。警報系統嵌入駕駛工作平臺，警燈、警報一體控制，駕駛室預留GPS衛星定位系統、計算機、車載集群電臺的電源接口和安裝位置。 |
| 儀表 | 車輛車速表、燃油表，轉速表等。 |
上裝總體布置

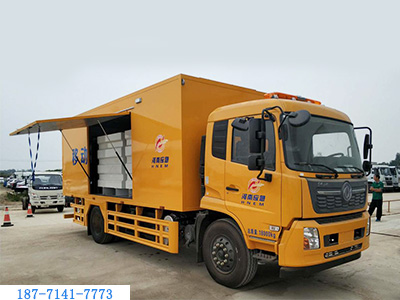

箱體板材采用外墻體1.5mm鋁平板、內部1.5mm玻璃鋼、內部鋼骨架+聚氨酯填充復合而成。箱體兩側可以展開、半展開作業。

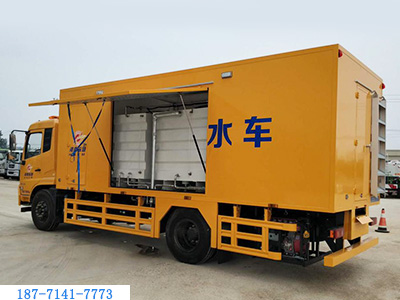

凈水廂體分為前倉熱水鍋爐倉，與后倉凈水倉，凈水倉由6立方不銹鋼水箱，與凈水機組，發電機組，水帶架，管路電氣系統組成。
車廂體采用外鋁合金蒙皮+鋼骨架+聚氨酯發泡+鋁合金蒙皮制造工藝，具有強度高、輕質、耐腐蝕等優越性能，膠粘合加絲焊接成型工藝，外部各角采用圓角過渡造型,有抗扭曲、抗變形、抗疲勞的能力。骨架內填充物為聚氨酯發泡，隔熱、隔音材料，整體工藝達到國際先進水平。車內裝飾材料全部選用進口阻燃環保型材料，具有防塵、防水、防磨、防靜電、等優越性能，地板采用進口耐磨塑膠地板。車內安裝相關設備、供電系統等。
箱體復合板使用外鋁蒙皮內不銹鋼，中間為金屬骨架結構，既保證了箱體的強度，又減輕了箱體重量。復合板中間填充保溫隔熱材料，既提高箱體整體強度也提高了保溫隔熱效果、防水、防潮。
| 東風天錦凈水車－產品配置 | ||||
| 一、整車參數 | ||||
| 1 | 外形尺寸 | 8960×2550×3650 | ||
| 2 | 驅動類型 | 4×2 | ||
| 3 | 發動機功率 | 154kW（可選裝不同功率發動機） | ||
| 4 | 發動機排量 | 6.2L | ||
| 5 | 總質量(Kg) | 18000kg | ||
| 6 | 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
| 7 | 乘員人數 | 乘員人數3人 | ||
| 8 | 整備質量(Kg) | 17500kg | ||
| 9 | 最高車速(Km/h) | 98 | ||
| 二、底盤 | ||||
| 序號 | 貨物名稱 | 規格型號 | 數量 | 單位 |
| 1 | 東風天錦底盤 | 東風天錦4*2底盤，柴油，國六排放，東風康明斯發動機154KW，軸距:4700mm | 1 | 輛 |
| 2 | 副車架加裝 | 汽車大梁專用，防腐電泳處理 | 1 | 套 |
| 三、廂體 | ||||
| 1 | 箱體 | 外部采用1.5mm鋁平板、內部1.5mm玻璃鋼板，內部鋼骨架+聚氨酯填充。箱體兩側可以展開、半展開作業 | 1 | 套 |
| 2 | 后艙門 | 后門帶瞭望窗 | 1 | 套 |
| 3 | 窗戶 | 兩側翻板上一側各2個 | 4 | 個 |
| 4 | 兩側裙箱 | 左右側各一套 | 1 | 套 |
| 5 | 地板 | 氧化的鋁合金鋁花紋板 | 1 | 套 |
| 6 | 防滑地墊 | PVC材質 | 1 | 套 |
| 7 | 干粉滅火器 | MFZ/ABC4 | 2 | 套 |
| 8 | 儲水箱 | 1500L | 1 | 套 |
| 9 | 凈水箱 | 不銹鋼1500L | 1 | 套 |
| 四、電器設備 | ||||
| 1 | 柴油發電機 | 標配用柴油，7KW | 1 | 套 |
| 2 | 防水插座 | 工業級防水插座 | 1 | 套 |
| 3 | 抽水泵 | 0.55KW | 1 | 臺 |
| 4 | 水路系統 | 進水，排水不銹鋼 | 1 | 套 |
| 五、輔助配置 | ||||
| 1 | 水、電、油控制系統 | 按鈕內嵌式控制面板 | 1 | 套 |
| 2 | 液壓控制系統 | 電磁液壓閥(遙控控制) | 1 | 套 |
| 3 | 液壓支撐桿 | 左右兩側各2套； | 4 | 個 |
| 4 | 排水水帶 | 20米 | 1 | 套 |
| 5 | 凈水機組 | 不銹鋼HY-11-06-1500 | 1 | 套 |
| 6 | 開水鍋爐 | CLK0.5-95/100-Y.Q | 1 | 臺 |
| 7 | 平板燈 | LED | 2 | 套 |
