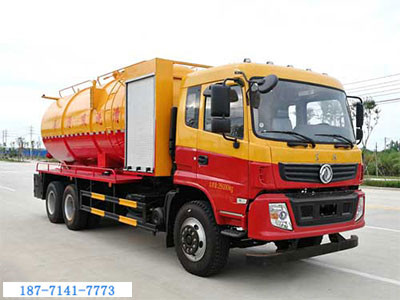

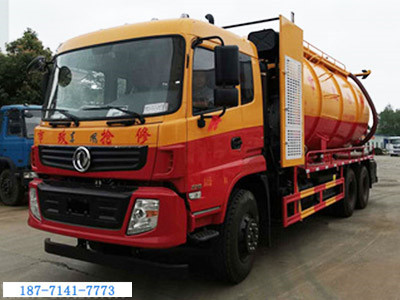

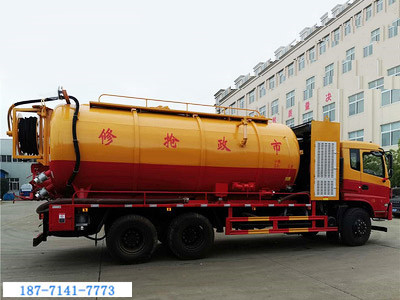

后雙橋清洗吸污車(帶副發)
后雙橋清洗吸污車(帶副發)配置參數

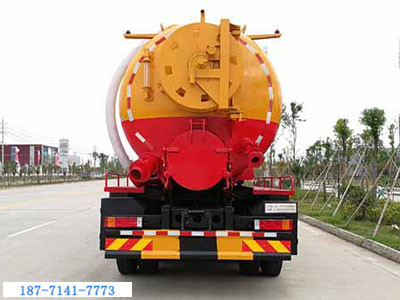

后雙橋清洗吸污車配置：罐體容積為21方(水污自由分配),配徳國品孚330流量,19MPa高壓泵,直徑25高壓管60米.加裝可180度旋轉的大卷盤(液壓控制).泵出水到卷盤用直徑32mm管路. 卷盤在后封頭上面,后封頭里面用方鋼+字加固.吸污部分采用濰柴375馬力副發動機.山東淄博SK-30水循環泵,一根10米吸污管帶陰陽端快接頭,水罐和污罐可互通,用100mm球閥控制開關,罐體頂部加護欄平臺(加寬)和爬梯,后封頭焊死(可選全開),尾部加裝一個600m快開,快開左邊一個150mm排污球閥帶出口盤,右邊2個100mm吸污球閥帶出口盤。污水罐右下角做一個150mm球閥的偷排口.罐體內鋪1.75mm厚1.2米寬201鋼板,罐內做兩道防浪板,罐體外包箍筋,清水箱作業兩邊各放一個65mm消防接頭和兩個洗手球閥:罐子頂部做兩個500mm的罐口.管內帶爬梯 。水罐底盤加裝一個50mm排水球閥.箭頭燈.兩個大工具箱(分兩層).副發動機進氣管用碟閥控制.進料管直徑120,直徑220的彎頭(加厚)接長,進料管拉直,油箱加大,800直柄噴頭一個,8公斤水雷一個,卷盤旋轉帶調速閥,后保險杠加固,尾部配放管裝置,耐震壓力表,后泄壓排氣65mm球閥,尾燈保護裝置等。
| 【整車技術參數】 | |
| 產品名稱 | CSC5250GQWE5型清洗吸污車 |
| 總質量 | 25000 |
| 額定質量 | 10805 |
| 整備質量 | 14000 |
| 罐體容積(m3) | 6.8水+12污 |
| 外形尺寸 | 9450/X2500X3650,3800 |
| 接近角/離去角(°) | 43823 |
| 軸荷 | 7000/18000(二軸組) |
| 該車用途為清洗吸污,主要專用裝置為真空泵和罐體。罐體尺寸為(直段長×直徑)(mm):5400×2100,其中罐體前段為清水罐(直段長1965mm);后段為污水罐(直段長3435mm)。兩罐獨立,且不能同時滿載。清洗功能時用清水罐,吸污功能時用污水罐。污水罐有效容積13.6立方米,介質:液態污物,密度:800千克/立方米;清水罐有效容積10.9立方米,介質:水,密度:1000千克/立方米, | |
|
僅采用軸距:4350+1300,4750+1300。外形長/軸距/前懸/后懸對應關系為: 9450/4350+1300/1250/2550, 9450/4350+1300/1450/2350, |
|
| 【底盤技術參數】 | |
| 底盤型號 | EQ1250GLJ2 |
| 商標名稱 | 東風牌 |
| 軸數 | 3 |
| 軸距 | 4350+1300 |
| 輪胎規格 | 11.00R20 |
| 輪胎數 | 10 |
| 燃料種類 | 柴油 |
| 排放依據標準 | 國Ⅴ |
| 發動機生產企業 | 發動機馬力 |
| 東風康明斯發動機有限公司 | 210 |
| 廣西玉柴機器股份有限公司 | 270 |
| 產品報價 | |
